इथरकॅट VS पल्स: लेझर कटिंग मशीन नियंत्रणात क्रांती

2025-06-11

लेझर कटिंगच्या क्षेत्रात, नियंत्रण प्रणालीची निवड थेट उपकरणाची अचूकता, स्थिरता आणि उत्पादन कार्यक्षमता प्रभावित करते. पारंपारिक नाडी नियंत्रण हळूहळू त्याचे दोष प्रकट करत असल्याने, उच्च श्रेणीतील उत्पादनासाठी इथरकॅट नियंत्रण ही पहिली पसंती बनली आहे. आज आपण झियुआन (शेन्यान) द्वारे विकसित केलेल्या इथरकॅट नियंत्रण प्रणालीचे चार आयामांमधून विश्लेषण करू, नाडी नियंत्रणाऐवजी इथरकॅट नियंत्रण का वापरले जाते ते उघड करू आणि दोघांमधील फरकांची तपशीलवार तुलना करू!

1. गॅन्ट्री सिंक्रोनाइझेशन

पारंपारिक पल्स कंट्रोलमध्ये, ड्युअल-ड्राइव्ह गॅन्ट्री सिस्टम जुळणाऱ्या पल्स फ्रिक्वेन्सीवर अवलंबून असतात. तथापि, सिग्नल विलंब आणि मोटर प्रतिसाद विसंगती अनेकदा बीम विकृती कारणीभूत. उच्च वेगाने, यामुळे धक्कादायक हालचाल होऊ शकते किंवा पायरीचे नुकसान देखील होऊ शकते. अधिक गंभीर दोष म्हणजे पॉवर आउटेजनंतर मोटर पोझिशन डेटा गमावला जातो, ज्यासाठी मॅन्युअल री-होमिंग आवश्यक असते, जे वेळ घेणारे आणि त्रुटीची शक्यता असते.

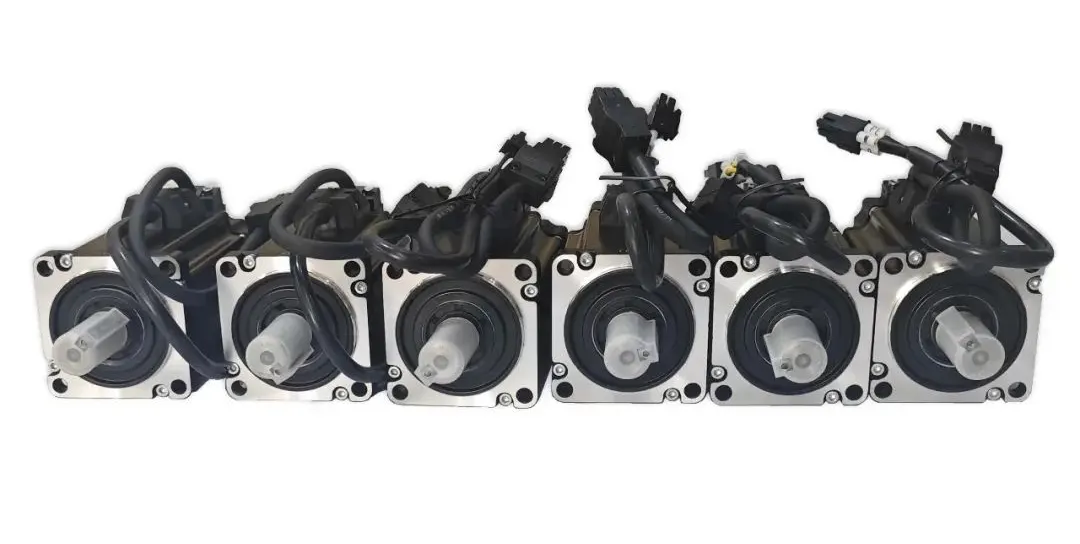

याउलट, EtherCAT नियंत्रण दोन्ही मोटर्सवरील एन्कोडर्सकडून रिअल-टाइम फीडबॅक सक्षम करते, सिंक्रोनाइझेशन राखण्यासाठी डायनॅमिकली टॉर्क वितरण समायोजित करते. जरी 2000 mm/s च्या वेगाने, सिंक्रोनाइझेशन त्रुटी ±3μm च्या आत ठेवली जाऊ शकते. पॉवर लॉस झाल्यानंतर, सिस्टीम स्वयंचलित स्थिती सुधारणा करते, मॅन्युअल हस्तक्षेपाशिवाय त्वरित पुन्हा सुरू करण्याची परवानगी देते. हे स्टेप लॉसमुळे भौतिक कचरा होण्याचा धोका मोठ्या प्रमाणात कमी करते, जे पल्स सिस्टममध्ये सामान्य आहे.

2. हस्तक्षेप प्रतिकारशक्ती

लेसर कटिंग मशीनचे अंतर्गत इलेक्ट्रोमॅग्नेटिक वातावरण अत्यंत क्लिष्ट आहे, ज्यामुळे पल्स कंट्रोल सिस्टमच्या उणीवा वाढत्या प्रमाणात स्पष्ट होतात:

प्रत्येक अक्षासाठी स्वतंत्र पल्स, दिशा आणि सिग्नल लाइन सक्षम करणे आवश्यक आहे, परिणामी मोठ्या संख्येने केबल्स येतात. यामुळे इलेक्ट्रोमॅग्नेटिक नॉइज कपलिंग आणि पल्स सिग्नल नष्ट होण्याचा धोका वाढतो.

लांब-अंतराच्या प्रसारणासाठी अतिरिक्त शील्ड वायरिंगची आवश्यकता असते, वाढती किंमत आणि देखभाल अडचणी.

याउलट, EtherCAT नियंत्रण प्रणालींना सर्व उपकरणांना डेझी-चेन करण्यासाठी फक्त एकच शील्ड ट्विस्टेड जोडी केबलची आवश्यकता असते. सीआरसी त्रुटी तपासणे आणि रीट्रांसमिशन यंत्रणा यासारख्या वैशिष्ट्यांमुळे हे सेटअप अपवादात्मक हस्तक्षेप-विरोधी कार्यप्रदर्शन प्रदान करते.

पारंपारिक 4-अक्ष पल्स सिस्टीमच्या तुलनेत ज्याला 16 सिग्नल लाईन्सची आवश्यकता असते, EtherCAT नियंत्रण वायरिंग 90% कमी करते, असेंब्ली वेळ लक्षणीयरीत्या कमी करते, अपयश दर 60% ने कमी करते आणि सिस्टीमची स्थिरता मोठ्या प्रमाणात सुधारते.

3. बुद्धिमान ऑपरेशन आणि देखभाल

पल्स कंट्रोल सिस्टीम केवळ दिशाहीनपणे आदेश पाठवू शकतात, मोटार स्थिती "अंध झोन" मध्ये सोडून. समस्यानिवारण मॅन्युअल अनुभवावर जास्त अवलंबून असते, ज्यामुळे डाउनटाइम जोखीम जास्त आणि देखभाल अकार्यक्षम बनते. याउलट, EtherCAT नियंत्रण पूर्ण-डुप्लेक्स संप्रेषण सक्षम करते, ज्यामुळे मोटार स्थिती आणि सिस्टम पॅरामीटर्समध्ये रिअल-टाइम प्रवेश मिळतो. हे खालील प्रमुख फायद्यांसह स्मार्ट फॉल्ट अंदाज आणि अनुकूली नियंत्रणास समर्थन देते: मोटार आणि अक्षांसाठी संपूर्ण जीवनचक्र डेटा लॉगिंग.

प्रक्रियेदरम्यान कोणत्याही क्षणी गतीची स्थिती शोधण्यायोग्यतेसाठी क्लाउड-आधारित ऐतिहासिक डेटा एकत्रीकरण, वीज खंडित झाल्यानंतर जलद पुनर्प्राप्ती, उत्पादन डाउनटाइम कमी करते. बुद्धिमत्तेची ही पातळी विश्वासार्हता वाढवते आणि देखभाल खर्च लक्षणीयरीत्या कमी करते—लेगेसी पल्स सिस्टमवर एक मोठे अपग्रेड चिन्हांकित करते.

4. निर्बाध प्रक्रिया स्विचिंग

पल्स कंट्रोलसह, कोणत्याही पॅरामीटर ऍडजस्टमेंटसाठी विशेषत: मशीन रीबूट करणे आवश्यक आहे, ज्यामुळे विविध सामग्री किंवा प्रक्रिया पद्धतींमध्ये जलद स्विचिंगला समर्थन करणे कठीण होते.

दुसरीकडे, इथरकॅट नियंत्रण, क्लाउड-आधारित प्रक्रिया लायब्ररीसह एकत्रित केले जाऊ शकते, ज्यामुळे वापरकर्त्यांना एका क्लिकवर पूर्व-परिभाषित कटिंग प्रोफाइल त्वरित लोड करता येतात. हे स्मॉल-बॅच आणि सानुकूलित उत्पादन मागणीशी कार्यक्षम रुपांतर सुनिश्चित करते—शॉप फ्लोरवर लवचिकता आणि उत्पादकता मोठ्या प्रमाणात वाढवते.

EtherCAT नियंत्रण सुपीरियर प्रिसिजनसाठी पूर्ण बंद-लूप फीडबॅक सक्षम करते .EtherCAT नियंत्रण प्रणाली पूर्ण बंद-लूप फीडबॅक यंत्रणा (एनकोडर → ड्रायव्हर → कंट्रोलर) द्वारे तिहेरी-स्तरीय नियंत्रण—स्थिती, गती आणि टॉर्क—प्राप्त करते.

याउलट, पल्स कंट्रोल एकतर ओपन-लूप किंवा सेमी-क्लोज-लूप आहे, ज्याला अंदाजे समान कामगिरीसाठी अतिरिक्त फीडबॅक मॉड्यूल्स आवश्यक आहेत. हाय-एंड लेसर कटिंग मशीन्स आता ड्युअल ॲब्सोल्युट एन्कोडर रिडंडंसी (मोटर साइड आणि लोड साइड दोन्हीवर आरोहित) समाकलित करतात, ट्रान्समिशन चेन त्रुटी प्रभावीपणे दूर करतात. हे प्रगत डिझाइन ±1μm मध्ये गॅन्ट्री स्वयं-सुधारणा अचूकता सुनिश्चित करते, मागणी केलेल्या अनुप्रयोगांमध्ये अपवादात्मक अचूकता आणि विश्वासार्हता प्रदान करते.

उच्च-स्तरीय उत्पादनासाठी इथरकॅट नियंत्रण ही एक कठोर आवश्यकता बनली आहे: नाडी नियंत्रण कमी खर्चाचे असले तरी, उच्च-गती, उच्च-सुस्पष्टता आणि बुद्धिमान उत्पादनाच्या गरजा पूर्ण करणे कठीण आहे. EtherCAT नियंत्रण उच्च-परिशुद्धता सिंक्रोनाइझेशन, अँटी-इंटरफरेन्स वायरिंग, रिअल-टाइम मॉनिटरिंग आणि लवचिक उत्पादन या चार फायद्यांमधून लेझर कटिंगच्या कार्यक्षमतेची कमाल मर्यादा पुन्हा परिभाषित करत आहे!
